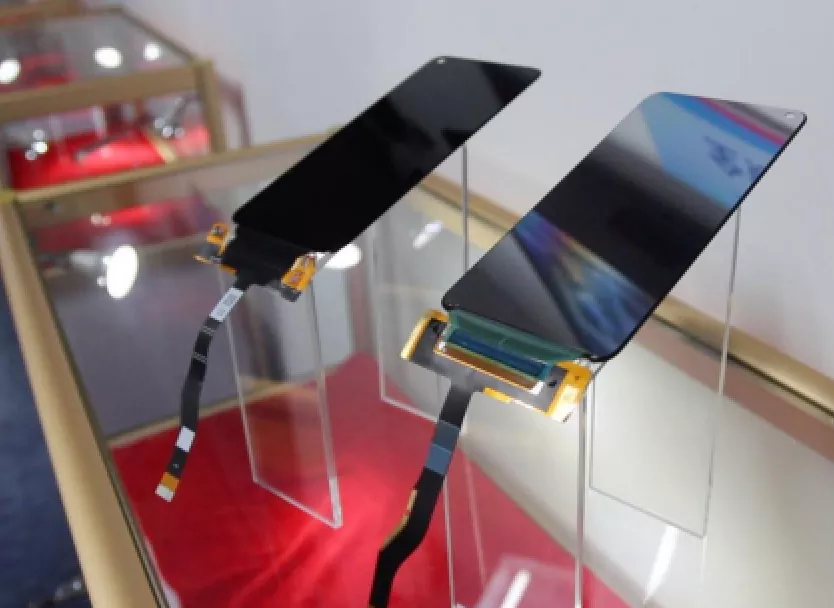

Modúl Taispeána Fón Póca PCB Rigid-Flex

Is iompróir idirnasctha ríthábhachtach é an Modúl Taispeána Fón Póca Rigid-Flex PCB a chumasaíonn comhtháthú ard, ard-iontaofacht, agus foldability i modúil taispeáint smartphone nua-aimseartha. Trí úsáid a bhaint as struchtúr ilchodach ina ndéanann limistéir dochta comhpháirteanna a dhaingniú agus an limistéar solúbtha faoi lúbadh dinimiciúil, cinntíonn sé cobhsaíocht chuaird, sláine comhartha, agus marthanacht mheicniúil laistigh de spás teoranta. Is cumasóir lárnach teicneolaíochta é le haghaidh feistí níos tanaí agus níos éadroime.

Cad é PCB Rigid-Flex Modúl Taispeána Fón Póca?

Modúl Taispeána Fón Póca Is croí-chomhpháirt leictreonach é PCB Rigid-Flex a úsáidtear i bhfóin chliste nua-aimseartha chun an scáileán taispeána a nascadh leis an bpríomhchlár. Comhcheanglaíonn sé saintréithe PCBanna dochta agus PCBanna Solúbtha (FPCanna), rud a chuireann ar chumas leagan amach ciorcad ard-dlúis agus fillte meicniúil laistigh de shrianta spáis teoranta.

Comhpháirteanna Struchtúracha

1. Rannóg docht (PCB docht)

Soláthraíonn sé struchtúr tacaíochta cobhsaí, sceallóga ríthábhachtacha tithíochta, nascóirí, agus ICanna tiománaithe.

Cinntíonn sé neart meicniúil agus iontaofacht fhadtéarmach an mhodúil taispeána.

2. Rannóg Solúbtha (PCB Solúbtha / FPC)

Bendable agus infhillte, a úsáidtear chun naisc a bhunú idir an scáileán taispeána agus an príomhchlár laistigh de spásanna teoranta.

Tacaíonn sé le leagan amach tríthoiseach, laghdaítear líon na gcónascairí, agus feabhsaítear sláine na comhartha.

3. Dearadh Rigid-Flex

Comhtháthaíonn sé na hailt dochta agus solúbtha ar chlár amháin.

Tairgeann sé réiteach ciorcad atá cobhsaí agus solúbtha ag an am céanna, ag éascú dearaí gléas ultra-tanaí.

Struchtúr & Príomhghnéithe:

1. Ródú 3D: Is féidir an chuid solúbtha a fhilleadh nó a lúbadh ar nós páipéir, agus leas iomlán a bhaint as an spás ingearach taobh istigh den fhón chun comhpháirteanna mar an tiománaí IC a fhilleadh ar chúl an scáileáin, rud a chumasaíonn bezels ultra-chúng nó fiú dearaí lánscáileáin gan bezel. Éascaíonn sé seo dearadh fón cliste ultra-tanaí.

2. Is príomh-chomhpháirt é an bord docht-flex a úsáidtear i modúil taispeána a nascann an tiománaí taispeána IC leis an bpríomhchlár. Nascann sé lúbthacht ciorcaid sholúbtha le cobhsaíocht na gclár dochta, rud a chruthaíonn an bonn chun cóimheasa ardscáileáin go comhlacht a bhaint amach agus dearaí tanaí éadroma.

Buntáistí Feidhmíochta Buntábhachtacha:

1. Laghdú Tiús: Cuireann sé deireadh le tiús na gcónascairí agus na sraitheanna clúdaigh iomarcacha de bhoird dochta, rud a fhágann go bhfuil struchtúr foriomlán níos tanaí i gcomparáid le réitigh scoite.

2. Ionracas Comhartha Sármhaith: Úsáidtear teicnící sreangaithe ard-dlúis (m.sh. ródú difreálach péire) agus ábhair chaillteanais íseal tréleictreach chun sruthanna sonraí íomhá ardluais a tharchur go seasta (tacaíocht le físeán 4K/8K), chun maolú comhartha agus trasnaíocht leictreamaighnéadach a shochtadh, ag cinntiú tarchur íomhá ard-picteilín gan chailliúint, íseal-latency.

3. Díolúine Cur isteach: I gcomparáid le cáblaí fada solúbtha, giorraíonn boird dochta-flex cosáin chomharthaíochta agus féadann siad trasnaíocht leictreamaighnéadach a leithlisiú go héifeachtach trí scannáin chopair a dhoirteadh nó a sciath.

4. Ionracas Struchtúrtha: Déantar na hidirnaisc idir ailt dochta agus solúbtha a fhoirmiú trí thaisceadh ceimiceach inmheánach agus plating, seachas joints solder. Déanann sé seo an fhriotaíocht lúbthachta ag an acomhal i bhfad níos fearr ná réitigh traidisiúnta "Ceanglóir FPC +" nó "FPC sádráilte go bord docht".

5. Friotaíocht Ard-Turraing: Laghdaíonn an struchtúr comhtháite an baol teip comhpháirteach solder, ag cinntiú tarchur comhartha cobhsaí fiú le linn titeann nó creathadh.

6. Tacaíonn Lúbthachta Dinimiciúla: I bhfóin infhillte, is féidir leis níos mó ná 400,000 lúb arís agus arís eile a sheasamh agus feidhmíocht leictreach á chothabháil.

Príomhpharaiméadair Theicniúla:

1. Paraiméadair Struchtúracha:

Comhaireamh Ciseal & Struchtúr: De ghnáth 4-6 sraithe, ag baint úsáide as tógáil "docht-flex".

Tiús: Achar solúbtha de ghnáth 0.1-0.2mm le haghaidh thinness mhór; tiús limistéar docht deartha de réir riachtanais gléasta agus ródaithe comhpháirteanna.

Ga Lúbthachta Íosta: Is féidir a bheith níos lú ná 0.5mm, oiriúnach do spásanna lúbthachta daingean.

2. Feidhmíocht Leictreach:

Leithead/Spás Líne: 可达 40μm - 50μm, ag freastal ar riachtanais tarchurtha comhartha ard-dlúis.

Rialú impedance: Rialú impedance dian (m.sh., 100Ω ±10%) le haghaidh comharthaí difreálach ardluais (m.sh., MIPI DSI).

Bandaleithid Tarchuir: Tacaíonn sé le tarchur sonraí ardluais de roinnt Gbps in aghaidh an chainéil, ag freastal ar riachtanais taispeána ardtaifigh agus ardfhráma.

3. Ábhair & Iontaofacht:

Foshraith: Is féidir le rannóg solúbtha úsáid a bhaint as Polyimide (PI) nó Polymer Criostail Leachtach (LCP) le feidhmíocht níos airde, agus tá buntáistí ag baint leis an dara ceann i ultra-tanaí, caillteanas íseal, agus seasmhacht lúbthachta.

Seasmhacht lúbthachta: Riachtanas saoil lúbthachta dinimiciúil > 400,000 timthriallta.

Teocht Oibriúcháin: -30 ° C go + 85 ° C, ag freastal ar riachtanais timpeallachta úsáide déine na leictreonaice tomhaltóra..

Cásanna Feidhmchláir

Is é an táirge seo an croí-réiteach idirnasctha agus tacaíochta do chórais taispeána fón cliste nua-aimseartha, go príomha ag freastal ar scáileáin fón ard-deireadh (go hiondúil faoi 6.7 orlach), rud a chumasaíonn cruachta dlúth agus tarchur comhartha ardcháilíochta.

Ár dTairiscint Luacha

Speisialtóireacht againn i réitigh cláir dochta-flex ar thús cadhnaíochta tionscail a sholáthar le haghaidh idirnasc taispeána san earnáil fón póca. Cuirimid ní hamháin táirgí caighdeánaithe ard-iontaofachta ar fáil ach tá cumais láidre againn freisin i ndearadh comhoibríoch, leas iomlán a bhaint as insamhalta agus forbairt saincheaptha. Le tacaíocht ó shaineolas domhain i bpróiseáil ciorcaid bheachtais, eolaíocht ábhar, insamhalta teirmeach, agus anailís ar shláine comhartha, comhoibrímid go dlúth le custaiméirí chun tacaíocht lánphróiseála a sholáthar - ó dhearadh coincheapa go olltáirgeadh - atá saincheaptha do dhearaí sainaitheanta ID, ailtireachtaí cruachta, agus spriocanna feidhmíochta taispeána. Táimid tiomanta d'innealtóireacht nuálaíoch a ghiaráil chun cabhrú le custaiméirí teorainneacha spáis agus feidhmíochta a bhrú i gcórais taispeána fóin chliste, ag cruthú eispéiris amhairc níos soiléire agus níos cobhsaí, rud a fhágann gurb é do chomhpháirtí croí-chomhpháirt iontaofa sinn.
