Adaptóir Réimse Inse Scáileáin Infhillte PCB docht-flex

An Adaptóir Limistéir Inse Scáileáin Foldable Is iompróir idirnasctha ríthábhachtach é PCB Rigid-flex a chuireann ar chumas comhtháthú ard, iontaofacht ard, agus foldability i modúil taispeáint smartphone nua-aimseartha. Trí úsáid a bhaint as struchtúr ilchodach ina ndéanann limistéir dochta comhpháirteanna a dhaingniú agus an limistéar solúbtha faoi lúbadh dinimiciúil, cinntíonn sé cobhsaíocht chuaird, sláine comhartha, agus marthanacht mheicniúil laistigh de spás teoranta. Is cumasóir lárnach teicneolaíochta é le haghaidh feistí níos tanaí agus níos éadroime.

Struchtúr & Príomhghnéithe:

Ródú 3D: Is féidir an chuid solúbtha a fhilleadh nó a lúbadh cosúil le páipéar, ag baint úsáide as an spás ingearach taobh istigh den ghuthán chun comhpháirteanna mar an tiománaí IC a fhilleadh ar chúl an scáileáin, rud a chumasaíonn bezels ultra-chúng nó fiú dearaí lánscáileáin gan bezel. Éascaíonn sé seo dearadh fón cliste ultra-tanaí.

Is príomhchuid é an bord docht-flex a úsáidtear i modúil taispeána a nascann an tiománaí taispeána IC leis an bpríomhchlár. Nascann sé lúbthacht ciorcaid sholúbtha le cobhsaíocht na gclár dochta, rud a chruthaíonn an bonn chun cóimheasa ardscáileáin go comhlacht a bhaint amach agus dearaí tanaí éadroma.

Buntáistí Feidhmíochta Buntábhachtacha:

1. Laghdú Tiús: Cuireann sé deireadh le tiús na gcónascairí agus na sraitheanna clúdaigh iomarcacha de bhoird dochta, rud a fhágann go bhfuil struchtúr foriomlán níos tanaí i gcomparáid le réitigh scoite.

2. Ionracas Comhartha Sármhaith: Úsáidtear teicnící sreangaithe ard-dlúis (m.sh. ródú difreálach péire) agus ábhair chaillteanais íseal tréleictreach chun sruthanna sonraí íomhá ardluais a tharchur go seasta (tacaíocht le físeán 4K/8K), chun maolú comhartha agus trasnaíocht leictreamaighnéadach a shochtadh, ag cinntiú tarchur íomhá ard-picteilín gan chailliúint, íseal-latency.

3. Díolúine Cur isteach: I gcomparáid le cáblaí fada solúbtha, giorraíonn boird dochta-flex cosáin chomharthaíochta agus féadann siad trasnaíocht leictreamaighnéadach a leithlisiú go héifeachtach trí scannáin chopair a dhoirteadh nó a sciath.

4. Ionracas Struchtúrtha: Déantar na hidirnaisc idir ailt dochta agus solúbtha a fhoirmiú trí thaisceadh ceimiceach inmheánach agus plating, seachas joints solder. Déanann sé seo an fhriotaíocht lúbthachta ag an acomhal i bhfad níos fearr ná réitigh traidisiúnta "Ceanglóir FPC +" nó "FPC sádráilte go bord docht".

5. Friotaíocht Ard-Turraing: Laghdaíonn an struchtúr comhtháite an baol teip comhpháirteach solder, ag cinntiú tarchur comhartha cobhsaí fiú le linn titeann nó creathadh.

6. Tacaíonn Lúbthachta Dinimiciúla: I bhfóin infhillte, is féidir leis níos mó ná 400,000 lúb arís agus arís eile a sheasamh agus feidhmíocht leictreach á chothabháil.

Príomhpharaiméadair Theicniúla:

1. Paraiméadair Struchtúracha:

Comhaireamh Ciseal & Struchtúr: De ghnáth 4-6 sraithe, ag baint úsáide as tógáil "docht-flex".

Tiús: Achar solúbtha de ghnáth 0.1-0.2mm le haghaidh thinness mhór; tiús limistéar docht deartha de réir riachtanais gléasta agus ródaithe comhpháirteanna.

Ga Lúbthachta Íosta: Is féidir a bheith níos lú ná 0.5mm, oiriúnach do spásanna lúbthachta daingean.

2. Feidhmíocht Leictreach:

Leithead/Spás Líne: Suas le 40μm - 50μm, ag freastal ar riachtanais tarchurtha comhartha ard-dlúis.

Rialú impedance: Rialú impedance dian (m.sh., 100Ω ±10%) le haghaidh comharthaí difreálach ardluais (m.sh., MIPI DSI).

Bandaleithid Tarchuir: Tacaíonn sé le tarchur sonraí ardluais de roinnt Gbps in aghaidh an chainéil, ag freastal ar riachtanais taispeána ardtaifigh agus ardfhráma.

3. Ábhair & Iontaofacht:

Foshraith: Is féidir le rannóg solúbtha úsáid a bhaint as Polyimide (PI) nó Polymer Criostail Leachtach (LCP) le feidhmíocht níos airde, agus tá buntáistí ag baint leis an dara ceann i ultra-tanaí, caillteanas íseal, agus seasmhacht lúbthachta.

Seasmhacht lúbthachta: Riachtanas saoil lúbthachta dinimiciúil > 400,000 timthriallta.

Teocht Oibriúcháin: -30 ° C go + 85 ° C, ag freastal ar riachtanais timpeallachta úsáide déine na leictreonaice tomhaltóra..

Cásanna Feidhmchláir

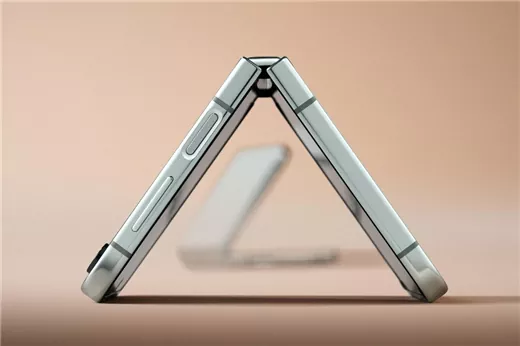

Adaptóir Réimse Inse Scáileáin Infhillte Is é PCB docht-flex an croí-réiteach idirnasctha agus tacaíochta do chórais nua-aimseartha taispeána do ghutháin chliste, a fhreastalaíonn go príomha ar scáileáin fón infhillte ard-deireadh. Mar gheall ar a fhriotaíocht den scoth in aghaidh lúbthachta arís agus arís eile, is rogha iontach é chun taispeántais infhillte a nascadh a thrasnaíonn limistéar an inse.

Ár dTairiscint Luacha

Speisialtóireacht againn i réitigh cláir dochta-flex ar thús cadhnaíochta tionscail a sholáthar le haghaidh idirnasc taispeána san earnáil fón póca. Cuirimid ní hamháin táirgí caighdeánaithe ard-iontaofachta ar fáil ach tá cumais láidre againn freisin i ndearadh comhoibríoch, leas iomlán a bhaint as insamhalta agus forbairt saincheaptha. Le tacaíocht ó shaineolas domhain i bpróiseáil ciorcaid bheachtais, eolaíocht ábhar, insamhalta teirmeach, agus anailís ar shláine comhartha, comhoibrímid go dlúth le custaiméirí chun tacaíocht lánphróiseála a sholáthar - ó dhearadh coincheapa go olltáirgeadh - atá saincheaptha do dhearaí sainaitheanta ID, ailtireachtaí cruachta, agus spriocanna feidhmíochta taispeána. Táimid tiomanta d'innealtóireacht nuálaíoch a ghiaráil chun cabhrú le custaiméirí teorainneacha spáis agus feidhmíochta a bhrú i gcórais taispeána fóin chliste, ag cruthú eispéiris amhairc níos soiléire agus níos cobhsaí, rud a fhágann go mbeidh tú mar chomhpháirtí lárnach iontaofa agat.
