Anailís Chuimsitheach ar Phróiseas Flash Plating FPC

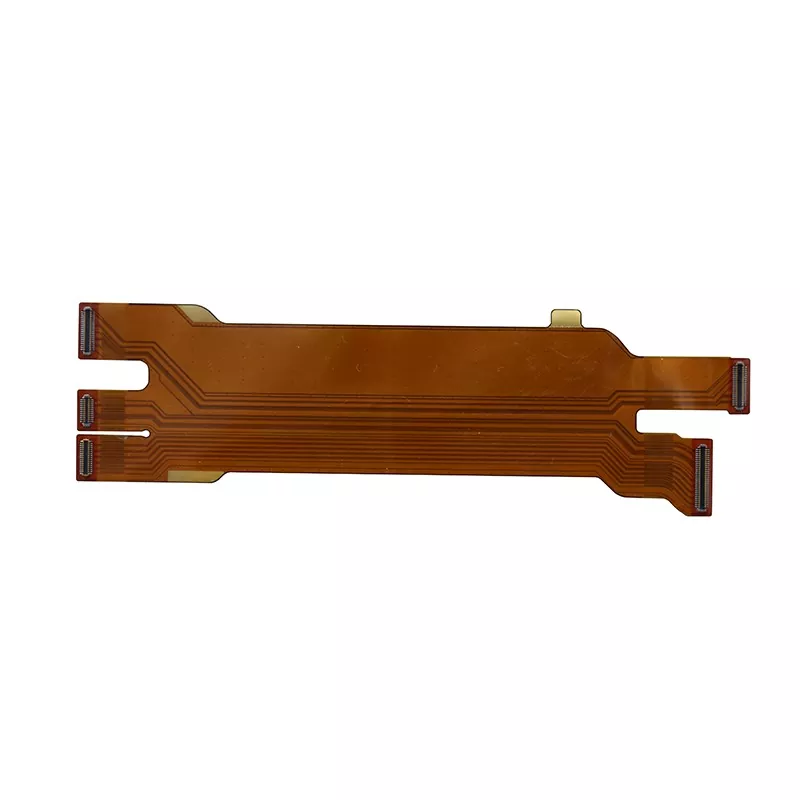

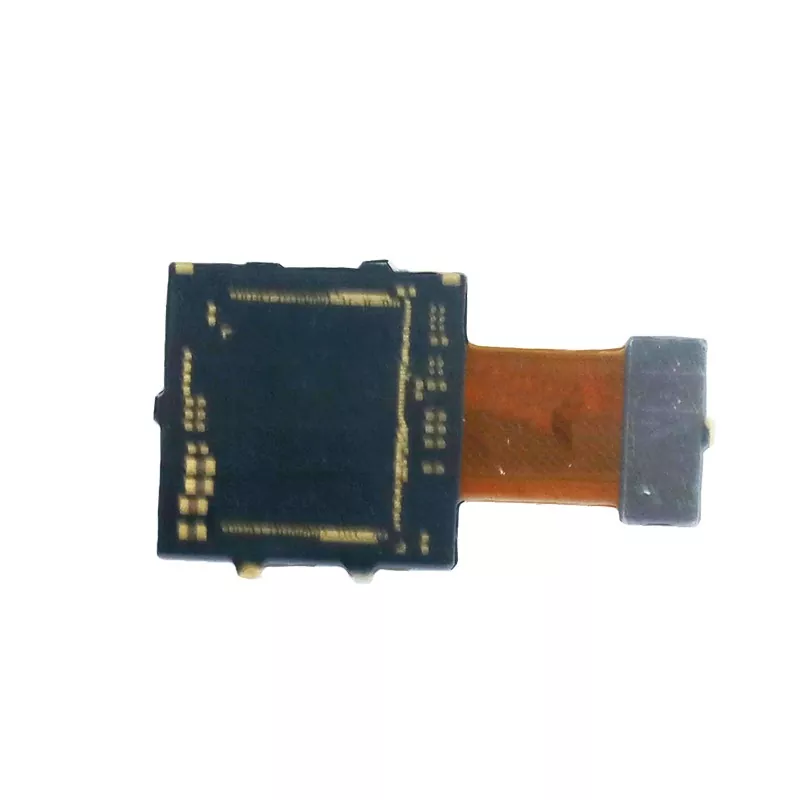

Is comhpháirt fíor-riachtanach de ghléasanna leictreonacha nua-aimseartha iad cláir chiorcad priontáilte solúbtha (FPCanna), atá uileláithreach ó scáileáin chliste infhillte go taiscéalaithe beachtas i bhfeistí leighis. Is próiseas lárnach déantúsaíochta é Flash plating a chuireann ar chumas ardfheidhmíochta agus ard-iontaofachta i FPCanna.

Forbhreathnú ar an bPróiseas: An Turas Iomlán ón Druileáil go Plátáil Copar

Is sraith oibríochtaí beacht é an próiseas plating flash i ndéantúsaíocht FPC. Tosaíonn an próiseas iomlán le druileáil, ag cruthú cosáin do naisc chuaird ar an tsubstráit solúbtha. Ansin déantar an próiseas plating copair, áit a ndéantar sraith tanaí copair a thaisceadh go ceimiceach ar bhallaí an phoill, ag bunú bunús seoltaí le haghaidh leictreaphlátála ina dhiaidh sin.

Is é an focal "flash" croílár an phróisis plating plating, a éilíonn ciseal plating ríthábhachtach a bheith críochnaithe laistigh de 3 nóiméad. Is é an ciseal copair tanaí agus aonfhoirmeach seo an bunús le haghaidh próiseála ina dhiaidh sin. Ina dhiaidh sin, tosaíonn céim lamination an scannáin thirim, ag clúdach dromchla an bhoird le scannán photosensitive chun ullmhú le haghaidh foirmiú an patrún ciorcad.

Cinneann na céimeanna nochta agus forbartha cruth beacht an chuaird. Trí chóireáil éadrom agus ceimiceach, baintear scannán tirim nach dteastaíonn, ag nochtadh na réimsí a dteastaíonn plating copar tánaisteach orthu. Déanann an plating copair tánaisteach deiridh an ciorcad a thiús go dtí an tiús feidhme riachtanach, ag cinntiú tarchur reatha cobhsaí agus iontaofa.

Tá gach céim cosúil le damhsa mionchóragrafach; is féidir lochtanna feidhmiúla sa chlár ciorcad iomlán a bheith mar thoradh ar dhiall beag fiú. Is é an ceanglas seo maidir le cruinneas an fáth ar a dtugtar déantúsaíocht FPC mar "ealaín beachtais an tionscail leictreonaic."

Príomhtheicneolaíocht: Cóireáil Speisialta ar Limistéir Lúbthachta

I ndéantúsaíocht FPC, tá láimhseáil réimsí lúbthachta ar cheann de na gnéithe is dúshlánaí. Chun iontaofacht an bhoird chuaird a chinntiú le linn lúbthachta arís agus arís eile, ní cheadaítear plating copar sna limistéir lúbthachta. Tá sé seo ar cheann de na difríochtaí bunúsacha idir FPC agus déantúsaíocht PCB docht.

Is é an limistéar lúbthachta an "comhpháirteach" den FPC. Dá mbeadh an limistéar seo coparphlátáilte freisin, laghdódh an tiús scragall copair méadaithe solúbthacht an ábhair. Le himeacht ama, beidh lúbthachta arís agus arís eile ina chúis le scoilteadh tuirse ar an gciseal copair, rud a chuireann isteach go mór ar shaolré an táirge.

I dtáirgeadh iarbhír, tá na limistéir lúbthachta neamhphlátáilte beagán níos mó ná na hoscailtí greamaitheacha íon. Déantar é seo chun tuaslagán plating copair a chosc ó dhul isteach sna limistéir lúbthachta. Cinntíonn an dearadh "spás in áirithe" seo nach ndéantar difear do fheidhmiúlacht ciorcad agus cosaint solúbthachta an limistéir lúbthachta á uasmhéadú.

Tá cóireáil na n-alt chomh ríthábhachtach céanna. Éilíonn sonraíochtaí déantúsaíochta go sainráite nach mbeadh na hailt suite i limistéir dhímhillte agus go gcaithfidh siad dearadh tonnach a úsáid. Scaipeann an dearadh seo strus go héifeachtach, rud a choscann briseadh comhpháirteach de bharr tiúchan struis.

Samhlaigh scáileán infhillte an fhóin chliste, faoi réir mórán, fiú na céadta, cora laethúil. Is é forghníomhú foirfe na sonraí próisis seo a chinntíonn nach dteipfidh ar an bhfeiste mar gheall ar mhífheidhmeanna FPC le linn úsáide fadtéarmach.

Rialú Beacht: Dual Riachtanais Am agus Achar Léiríonn an focal "flash" in ainm an phróisis splancphlátála riachtanas luais na céime seo. Sonraíonn caighdeáin tionscail go soiléir go gcaithfear splancphlátáil a chríochnú laistigh de 3 nóiméad. Ní socrú ama treallach é seo, ach an réiteach is fearr a bhaintear as turgnamh fairsing agus taithí táirgeachta iarbhír.

Is é an toradh a bhíonn ar thréimhse ró-ghearr ná sil-leagan copair neamhleor, mura gcuirtear bonn seoltaí leordhóthanach ar fáil do phróisis ina dhiaidh sin; d'fhéadfadh sraitheanna copair míchothrom a bheith mar thoradh ar thréimhse ró-fhada, rud a fhágann go mbeidh gráinní garbh agus nach bhfuil dóthain greamaitheachta ann. Baineann an fhuinneog ama 3 nóiméad amach cothromaíocht foirfe idir éifeachtúlacht agus cáilíocht.

Tá fócas difriúil ag an gcéim plating copar tánaisteach. Anseo, ní mór an limistéar plating copair a shonrú go beacht. Baineann an riachtanas seo, atá simplí de réir cosúlachta, le gnéithe iolracha amhail rialú cáilíochta táirgí, bainistíocht costais, agus inrianaitheacht.

Bíonn tionchar díreach ag an limistéar plating copair ar fhriotaíocht agus ar chumas iompair reatha an táirge deiridh. Ciallaíonn rialú beacht ar an limistéar rialú beacht ar fheidhmíocht ciorcad, atá ar cheann de na príomhdhifríochtaí idir FPCanna ard-deireadh agus gnáth-tháirgí.

Ó thaobh costais, tá copar ar cheann de na príomhchostais ábhartha i ndéantúsaíocht FPC. Is féidir le rialú beacht ar an limistéar plating copair dramhaíl ábhartha gan ghá a sheachaint, rud a d'fhéadfadh coigilteas suntasach costais a bhaint amach i dtáirgeadh mais. Níos tábhachtaí fós, soláthraíonn sonraí ceantair bonn le haghaidh rianú cáilíochta; nuair a tharlaíonn fadhb táirge, is féidir é a rianú siar go tapa chuig paraiméadair phróisis shonracha.

Dearbhú Cáilíochta: Cinntíonn Rialú Ilshraitheach Neamhfhabhtuithe

Tosaíonn iontaofacht FPCanna le gach mionsonra de dhearadh an phróisis. Chomh maith le cóireáil speisialta ar limistéir lúbthachta agus hailt, cuirtear sraitheanna iomadúla de bhearta rialaithe cáilíochta i bhfeidhm ar feadh an phróisis ar fad.

Sa chéim lamination scannán tirim tar éis plating plating, bíonn tionchar díreach ag aonfhoirmeacht tiús an scannáin ar na héifeachtaí nochta agus forbartha. De ghnáth tá línte táirgeachta nua-aimseartha feistithe le córais monatóireachta ar líne chun tiús scannáin a thomhas i bhfíor-am agus paraiméadair phróisis a choigeartú go huathoibríoch chun comhsheasmhacht a chinntiú.

Cinneann cruinneas na céime nochta soiléireacht an phhatrún ciorcad. Úsáideann meaisíní nochta ardteicneolaíocht íomháithe léasair dhíreach, rud a chuireann ar chumas táirgeadh líneála agus spásanna níos lú ná 10 micriméadar, a chomhlíonann riachtanais deartha FPCanna ard-dlúis an lae inniu.

Tá sé ríthábhachtach go háirithe rialú cáilíochta sa chéim plating copair tánaisteach. Chomh maith le rialú achair, tá gá le monatóireacht dhian ar thiús ciseal copair, aonfhoirmeacht, agus struchtúr criostail. Tá línte leictreaphlátála nua-aimseartha feistithe de ghnáth le tomhasairí tiús X-gha agus anailísí leictreamaiceimiceacha chun monatóireacht a dhéanamh ar chaighdeán plating i bhfíor-am.

Cinntíonn na bearta rialaithe cáilíochta il-sraitheacha seo go gcomhlíonann an táirge deiridh ceanglais dhian réimsí éagsúla, ó leictreonaic tomhaltóra go leictreonaic feithicleach agus feistí leighis. I bhfeidhmchláir feithicleacha, d'fhéadfadh go mbeadh ar FPCanna athruithe teochta ó -40 ° C go 125 ° C a sheasamh; i bhfeistí leighis, ní mór cobhsaíocht fhadtéarmach agus bith-chomhoiriúnacht a ráthú.

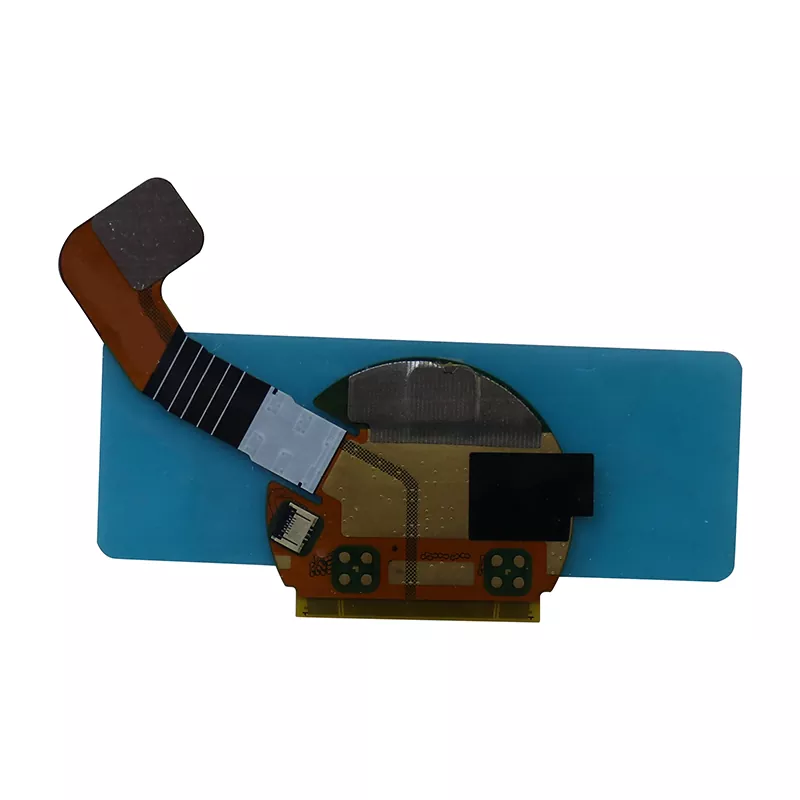

Tá an próiseas plating flash cosúil leis an ealaín na ciorcaid "líníocht" ar fhoshraith solúbtha; cuimsíonn gach céim iarracht na n-innealtóirí cothromaíocht a bhaint amach idir beachtas agus solúbthacht. Le méadú ar fheistí inchaite, taispeántais solúbtha, agus feistí micrea-leighis, leanfaidh próisis déantúsaíochta FPC ag teacht chun cinn i dtreo beachtas, solúbthachta agus iontaofachta níos mó, ag éirí mar nasc dofheicthe ag nascadh an domhain leictreonach sa todhchaí.
